ABB 3HAB2207-1HL-2A托卡馬克是我的一個大型核聚變研究實驗裝置。該實驗裝置的供電系統是由電動機－飛輪－交流脈沖發電機組經過變壓器和晶閘管變流器對負載線圈供電。對于這樣的供電系統，若采用直接由電網供電的方式會對電網造成巨大的沖擊和產生嚴重的電磁污染。因此，我們采用了際上普遍的做法，利用裝置的脈沖工作制，采取自電網取能經電動交流脈沖飛輪發電機組進行隔離、能量存儲與轉換、功率放大和釋能的供電方式。也就是采用兩套90MVA 交流飛輪發電機組（以下簡稱發電機組或機組）對該實驗裝置脈沖供電。整個機組由2500kW繞線式異步電動機、90噸飛輪、90MVA發電機組成。其工作原理是通過6000V電網供電給電動機，當電動機轉動時帶動飛輪和發電機運轉并達到電動機的額定轉速1477r.p.m，之后自由加速。這時在勵磁機的作用下，發電機將儲存于飛輪的機械能轉變?yōu)殡娔芄?span>HL-2A裝置放電使用。

實驗裝置中，液體轉差率調節器（即滑差調節器）主要起兩方面的作用。一、實現兩套機組的起動過程。當機組經過盤車到轉速12 r.p.m時，接入6000V電網的真空開關合閘，滑差調節器投入工作。隨后通過調節滑差調節器中活動電極的高度使具有280t-m²飛輪矩的機組恒電流（I=230A）加速到額定轉速1477r.p.m，然后自由加速。二、實現機組的調速。當脈沖發電機要給實驗裝置脈沖供電時，整個裝置的實驗放電對于2500kW的電動機而言是一個很大的脈沖負載，迫使機組的轉速下降，機組釋放出飛輪儲存的機械能，幫助電動機克服尖峰負荷。為了保護電動機以及減少電動機脈沖工作時對電網的沖擊，在裝置的實驗放電之前，必須在電動機轉子回路串入一個適當?shù)碾娮瑁簿褪菍⒒顒?dòng)電極提高到合適的高度（如圖1中KB所示）。當實驗放電完成之后，通過調節活動電極的高度使機組電流（I=230A）恒定，再加速到額定轉速1477r.p.m，然后自由加速。如此重復調速過程，直到實驗結束。

２ 滑差調節器控制的硬件設備

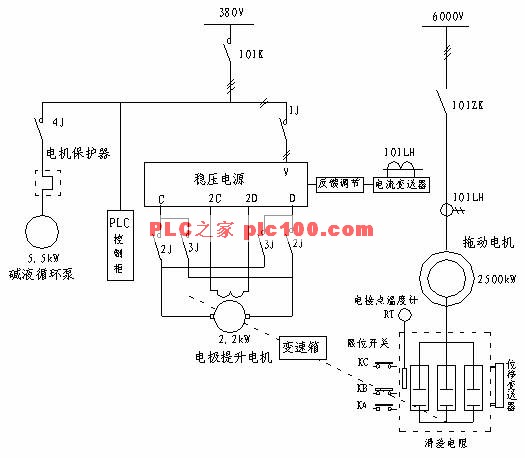

圖1  滑差調節器控制系統的硬件設備

滑差調節器控制系統的硬件設備結構如圖1所示,它主要由電流比為400/5A的LQJ-10型電流互感器（圖中101HL）、電流變送器、PID反饋控制調節板、穩壓電源、PLC組成。其中的PLC采用的是日本三菱公司生產的FX-80MR型可編程序控制器，該PLC具有40個輸入點、40個輸出點，其CPU、RAM、通信功能等集成于一體，可擴展ROM，通過手持編寫器可方便地輸入和更改程序，也可通過加密碼來保證程序的安全。

電流變送器將電流傳感器輸出的二次電流變換為直流電壓輸出。PID反饋控制調節板將給定值和電流變送器的輸出信號相比較，通過PID控制直流調速電源的輸出，從而控制電極提升電機的轉速使液體電阻的活動電極隨定子電流的變化而變化。整個控制系統實現了在電極下降過程中，當定子電流大于或等于230A時，活動電極靜止；當定子電流小于230A時，活動電極下降，并且隨著定子電流的減小，活動電極的下降速度也變快
